Описание

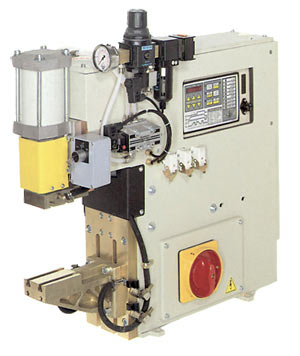

Общие характеристики сварочной машины

  • Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока.
  • Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
  • Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
  • Регулируемый цилиндр двойного хода, управляемый ключом.
  • Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
  • Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
  • Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
  • Предварительная настройка параметров работы двухступенчатого педального блока управления для непосредственного вызова запрограммированного сварочного цикла № 2 (кроме изд. оборудованных опцией 2161-2181).
  • Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
  • Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
  • На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).

Параметры и технические характеристики (в соответствии с EN50063-ISO-669)

ИЗД. № 2121 2122 2123 2124 2125 2126
Точечная сварка  •
Рельефная сварка  –
Фото  2 5 2 5 2 5
Стандартный блок управления  TE180 TE180 TE180 TE180 TE180 TE180
Мощность при ПВ=50%, кВА 32 32 50 50 63 63
Максимальная сварочная мощность, кВА 83 90 110 120 200 218
Ток короткого замыкания, кА 23 25 27 29 35 38
Максимальный сварочный ток для алюминия, кА 20,9 22,7 24,5 26,3 31,8 34,5
Максимальный сварочный ток для стали, кА 18,4 20 21,6 23,2 28 304
Тепловой ток при ПВ=100%, А 5100 5100 7000 7000 6200 6200
Напряжение вторичного контура, В 4,4 4,4 5 5 7,1 7,1
Напряжение питания 50 Гц*, В* 400 400 400 400 400 400
Сечение кабеля при длине L=30 м, мм2 25 25 35 35 50 50
Предохранители с задержкой срабатывания, А 63 63 100 100 125 125
Ø плеч, мм 49 - 49 - 49 -
Ø электрододержателя, мм 25 - 25 - 25 -
Ø конуса электрода, мм 18 - 18 - 18 -
Размеры пластин, мм - 80x90 - 80x90 - 80x90
Кол-во / шаг пазов, 1/мм - 2x45 - 2x45 - 2x45
Минимальный раствор электродов, мм 155 125 155 125 155 125
Максимальный раствор электродов, мм 285 225 285 225 285 225
Вылет L, мм 200 200 200
Вылет D, мм 200 200 200
Макс. усилие на электродах (6 бар) – стандартный вариант, даН 300 470 470 470 470 470
Макс. усилие на электродах (6 бар) – с дополнительным цилиндром, даН
Максимальный ход, мм 80 80 80 80 80 80
Двойной ход – стандартный вариант, мм 60 60 60 60 60 60
Регулируемый двойной ход (опции 2184-2185), мм
Подача сжатого воздуха, бар 6,5 6,5 6,5 6,5 6,5 6,5
Расход воздуха на 1000 точек (6 бар), стандартный вариант
Ход 20 мм, м3 1,7 2,6 2,6 2,6 2,6 2,6
Макс. ход, м3 5,4 8,7 8,7 8,7 8,7 8,7
Ø подающего шланга, мм 10 10 10 10 10 10
Водяное охлаждение, л/мин 6 6 6 6 6 6
Уровень шума, дБ(А) <70 <70 <70 <70 <70 71
Условия измерения
рабочий ход (мм) 20 50 20 50 20 50
время сварки (циклов) 10 21 14 29 7 14
сварочный ток (кА) 17,2 19 20 22 26,2 29
скорость сварки (точек/мин) 15 6 15 6 15 6
Масса нетто, кг 165 167 170 172 185 187
