Описание

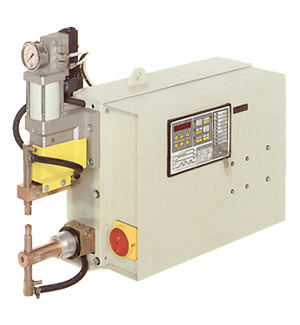

Общие характеристики сварочной машины

  • Микропроцессорный блок управления с непосредственным выводом на дисплей сварочного тока (за искл. изд. № 2102).
  • Цилиндр с хромированным штоком для тяжелых режимов работы, рассчитанный на длительный срок службы, с регулируемым устройством, предотвращающим вращение.
  • Элементы пневматической системы не требуют смазки, что предотвращает появление масляного тумана и загрязнение окружающей среды.
  • Встроенная система фильтров с устройством регулировки давления сжатого воздуха и устройством отключения подачи сжатого воздуха.
  • Клапаны регулировки скорости подачи электродов с виброгасителем в конце хода и глушителями на выпускных отверстиях воздуха, что обеспечивает минимальный уровень шума.
  • Двухступенчатый педальный блок управления, обеспечивающий зажим и сварку деталей только в случае их правильной установки в клещах.
  • Водоохлаждаемые трансформатор, пластины, электрододержатели и электроды; трансформатор с эпоксидным покрытием обмоток.
  • Синхронный полупроводниковый контактор, изолированный от охлаждающей воды защитным термостатом.
  • На всех моделях: двуручный защитный блок управления с таймером и вынимаемым ключом переключателя, обеспечивающими максимальную безопасность. Двуручный защитный блок управления входит в стандартную комплектацию только машин для рельефной сварки (на машинах для точечной сварки устанавливается по отдельному заказу).

Параметры и технические характеристики (в соответствии с EN50063-ISO-669)

ИЗД. № 2101 2102 2103
Точечная сварка  •
Рельефная сварка  –
Фото  4 3 4
Стандартный блок управления TE550 TE101 TE550
Мощность при ПВ=50%, кВА 16 20 25
Максимальная сварочная мощность, кВА 47 60 84
Ток короткого замыкания, кА 16,5 19 22
Максимальный сварочный ток для алюминия, кА 15 17,4 20
Максимальный сварочный ток для стали, кА 13,2 15,2 17,6
Тепловой ток при ПВ=100%, А 3300 3500 3800
Напряжение вторичного контура, В 1,7 4 4,6
3,4
Напряжение питания 50 Гц*, В* 400 400 400
Сечение кабеля при длине L=30 м, мм2 16 25 35
Предохранители с задержкой срабатывания, А 50 63 80
Ø плеч, мм 36 36 36
Ø электрододержателя, мм 19 19 19
Ø конуса электрода, мм 12,7 12,7 12,7
Размеры пластин, мм - - -
Кол-во / шаг пазов, 1/мм - - -
Минимальный раствор электродов, мм 118 118 118
Максимальный раствор электродов, мм 118 118 118
Вылет L, мм 160 160 160
Вылет D, мм
Макс. усилие на электродах (6 бар) – стандартный вариант, даН 187 187 187
Макс. усилие на электродах (6 бар) – с дополнительным цилиндром, даН
Максимальный ход, мм 50 50 50
Двойной ход – стандартный вариант, мм
Регулируемый двойной ход (опции 2184-2185), мм
Подача сжатого воздуха, бар 6,5 6,5 6,5
Расход воздуха на 1000 точек (6 бар), стандартный вариант
Ход 20 мм, м3 1,5 1,5 1,5
Макс. ход, м3 2,2 22 2,2
Ø подающего шланга, мм 8 8 8
Водяное охлаждение, л/мин 2,3 2,7 3
Уровень шума, дБ(А) 68 69 71
Условия измерения
рабочий ход (мм) 20 20 20
время сварки (циклов) 11 7 6
сварочный ток (кА) 13 14 16,5
скорость сварки (точек/мин) 15 15 15
Масса нетто, кг 76 81 86
