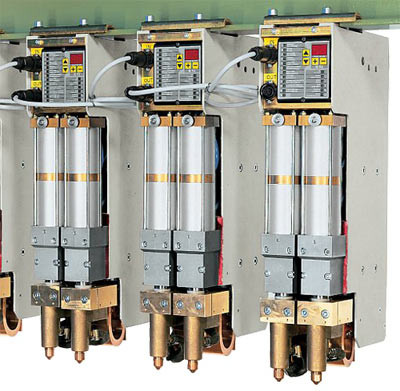

Описание модульной системы

  • Конфигурация для двухсторонней сварки позволяет выполнять сварочные работы, не переворачивая лист детали. За счет этого становятся возможными такие применения, которые недоступны для стандартных конфигураций: - с блоком управления ТЕ93 или без него; - с рабочим ходом 50 или 80 мм.
  • Широкий выбор электрододержателей и электродов для выполнения требований выполняемой работы (не включаются в стандартную комплектацию машины).
  • Возможность установки машины на крестовых и продольных двутавровых балках.
  • Водоохлаждаемый трансформатор с эпоксидным покрытием обмоток.
  • Водоохлаждаемые электродержатели и электроды.
  • Не требующие смазки двухступенчатые двойные пневматические цилиндры, предотвращающие появление масляного тумана.
  • Независимая регулировка скорости открывания и закрывания электродов.

Технические характеристики

Модель № 4040 4041 4042 4043 4044
Встроенный электрический таймер  • - - -
Номинальная мощность при ПВ=50%, кВА 32 32 32 32 25
Максимальная мощность сварки, кВА 96 96 96 96 66
Ток короткого замыкания, кА 20 20 20 20 20
Максимальный сварочный ток для стали, кА 16 16 16 16 16
Тепловой ток при ПВ=100%, кА 3,8 3,8 3,8 3,8 4,6
Напряжение холостого хода во вторичной цепи, В 5,9 5,9 5,9 5,9 3,8
Напряжение питания (50 Гц), В 400 400 400 400 400
Предохранители с задержкой срабатывания, А 63 63 63 63 50
Максимальное усилие на электродах (6 бар), даН 260х2 260х2 260х2 260х2 -
Максимальный ход, мм 50 50 80 80 -
Подача сжатого воздуха, бар 1¸6 1¸6 1¸6 1¸6 -
Расход воздуха на 1000 точек (6 бар), м3 5,2 5,2 8,2 8,2 -
Расход воздуха на 1000 точек (ход 20 мм), м3 2 2 2 2 -
Водяное охлаждение, л/мин 4 4 4 4 4
Масса нетто (приблизительно), кг 69 69 70 67 32

Примеры применения

Конфигурации типа Pus-Pull позволяют увеличить максимальную толщину свариваемой детали и повысить качество сварки. такую конфигурацию можно достичь путем совместного использования изд. 4041/4043 с дополнительным трансформатором изд. № 4044. Также можно использовать пару изделий 4041/4043 для реализации варианта с подвижными нижними электродами. При использовании данных конфигураций необходимо устанавливать разные блоки управления и питания (документация по отдельному заказу).

Электрододержатели

Внимание! Изд. 4040-4041-4042-4043-4044 поставляются без электрододержателей. При заказе указывайте необходимый тип отдельно.

pr4072 Изд. 4072: Пара электрододержателей удлиненного типа (Н = 75 мм) для электродов Ø18, поставляются с электродами изд. 4720. Общая высота примерно 100 мм.
pr4073 Изд. 4073: Пара электрододержателей укороченного типа (Н = 50 мм) для электродов Ø18, поставляются с электродами изд. 4719. Общая высота примерно 100 мм.
pr4021 Изд. 4021: Пара электрододержателей удлиненного типа (Н = 75 мм) для электродов Ø19,05, поставляются с электродами изд. 8701. Общая высота примерно 100 мм.
pr4074 Изд. 4074: Пара электрододержателей с электродами ножевого типа изд. 4075
