Описание

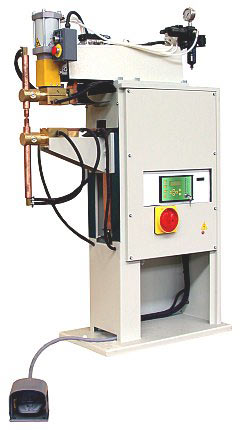

Общие характеристики сварочной машины

  • Модульная конструкция механической структуры, плеч, держателей, цилиндров.
  • Цилиндр с хромированным штоком для высокоинтенсивного режима работы и продолжительного срока службы, регулируемое устройство остановки вращения.
  • Пневматические компоненты, не требующие смазки; отсутствие паров масла и защита окружающей среды.
  • Цилиндр двойного хода с кнопочным управлением.
  • Встроенный фильтр сжатого воздуха. Устройство отсоединения подачи сжатого воздуха.
  • Клапаны управления скоростью электрода, амортизатор для гашения удара в конце рабочего хода и глушители воздушного выхлопа, снижающие уровень шума до минимума.
  • Двухступенчатое электроприводное педальное устройство, производящее фиксацию и сварку деталей только в случае их правильного позиционирования. Устройство стандартно поставляется с аппаратами точечной сварки, для аппаратов рельефной сварки поставляется как вариант комплектации.
  • Подсоединение дополнительного двухступенчатого электроприводного педального устройства выполняется для прямого выбора сварочной программы № 2.
  • Трансформатор с водяным охлаждением, пластины, держатели электродов и электроды; обмотки трансформатора – с покрытием из эпоксидной смолы.
  • Синхронный контактор SCR, изолированный от контура водяного охлаждения защитным термостатом.
  • Безопасное ручное управление с таймером, которое обеспечивает наилучшую защиту и оснащено переключателем со съемным ключом. Поставляется стандартно со всеми моделями аппаратов. Кнопочное ручное управление поставляется стандартно только для моделей аппаратов рельефной сварки (как вариант комплектации может поставляться для аппаратов точечной сварки).
  • Кнопка аварийного останова для немедленной остановки машины.
  • Цифровое управление процессом сварки с прямым показанием сварочного тока.

Параметры и технические характеристики (в соответствии с EN50063-ISO-669)

Артикул 8001N 8002N 8003N 8004N 8005N 8005N 8006N 8007N 8007N 8009N
8031 8032
Номинальная мощность при ПВ 50%, кВ·А 35 35 60 60 60 60 80 80 80 35
Максимальная сварочная мощность, кВ·А 80 60 125 92 200 150 115 300 230 88
Ток короткого замыкания во вторичном контуре, кА 18 13,05 22 16 35 26 17 45 34 20
Максимальный ток при сварке алюминия, кА 16,3 12,2 20 14,5 31,8 23,6 15,4 41 31 18
Максимальный ток при сварке стали, кА 14,4 10,8 17,6 12,8 28 20,8 13,6 36 27 16
Допустимый ток по нагреву во вторичном контуре при 100% нагрузки, А 4500 4500 5900 5900 5900 5900 6800 6800 6800 4500
Переменное напряжение холостого хода во вторичном контуре, В 5,4 5,4 7,1 7,1 7,1 7,1 8,3 8,3 8,3 5,4
6,3 6,3 6,3 6,3 7,5 7,5 7,5
4 4 5,6 5,6 5,6 5,6 6,7 6,7 6,7 4
5 5 5 5 6,1 6,1 6,1
Плавкие предохранители с задержкой срабатывания (380÷415В), А 63 63 125 125 125 125 150 150 150 63
Сечение кабелей электропитания*  380÷415В L=30м, мм2 25 25 35 35 50 50 70 70 70 25
Вылет электродов при точечной сварке, L=мм 420 800 420 800 400 500 800 400 550 500
Вылет электродов при рельефной сварке, D=мм - - - - 280 380 - 280 420 380
Усилие на электроды при давлении 1 бар (100 кПа), даН 79 50 79 50 79 79 79 123 123 79
Усилие на электроды при давлении 6 бар (600 кПа), даН 470 300 470 300 470 470 470 736 736 470
Максимальный ход, мм 80 80 80 80 80 80 80 100 100 80
Двойной ход, мм 60 60 60 60 60 60 60 60 60 60
Вес машины нетто, кг 290 330 325 370 325 340 435 430 440 315



Держатель электрода D 32 мм
Конус электрода D 19,05 мм 3/4" 2030' BS807
Пластины рельефной сварки 45 мм M8 63 мм M12 45 мм M8
